適用范圍
KSG型報警器、警報指示器適用于船舶機艙等位置。當警報指示器控制箱接收到其他報警系統發岀的報警信號時，通用緊急報警、火災報警、CO2報警、艙底水報警、輪機員報詟、杋器故障、電話呼叫、車鐘呼叫)，通過警報器或者警報指示器發出輔助的聲光報警信號，方便工作人員快速做出處理。產品符合CCS及IMO的相關規范，適用于各類船舶。
設備型號及系統配套
由警報指示器控制器箱(下稱控制箱)和警報指示器組成，一只控制箱可配置多只警報指示器。
系統組成
| 序號 | 型號 | 名稱 | 重量 | 防護等級 | 備注 |
| 1 | KSG-1K/2K/3K | 警報指示器控制箱 | 15kg/17kg/14kg | IP44 | 用于集控室/機艙 |
| 2 | KSG-6 | 警報指示器 | 12kg | IP44 | 用于機艙 |
| 3 | KSG-8 | 警報指示器 | 13.6kg | IP44 | 用于機艙 |

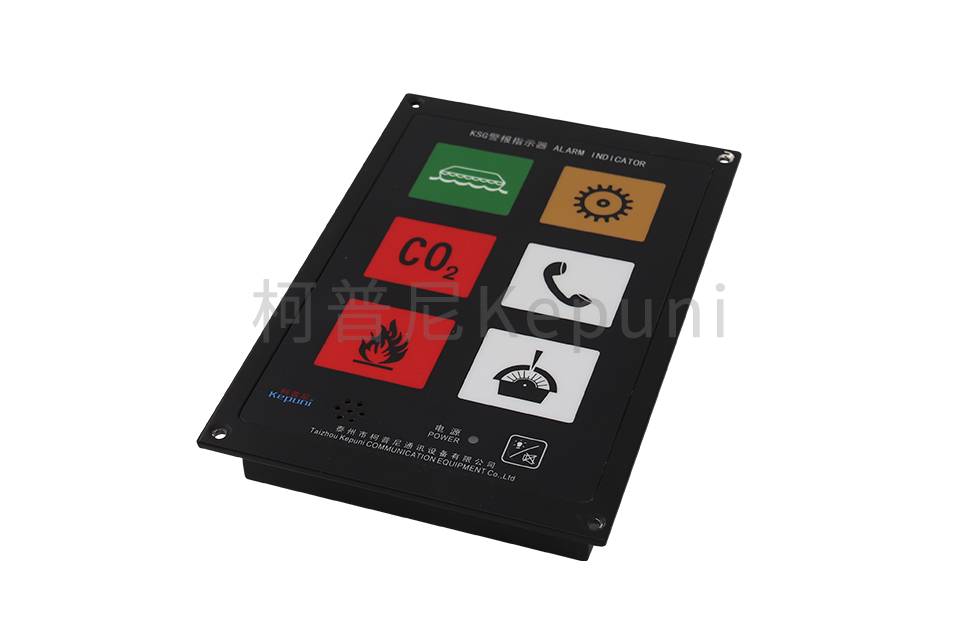

| 4 | KSG-6Q | 嵌式警報指示器 | 0.9kg | IP20 | 用于集控臺 |
| 5 | KSG-8Q | 嵌式警報指示器 | 0.9kg | IP20 | 用于集控臺 |
| 6 | KVL-2 | 警報器 | 2.2kg | IP56 | 用于機艙 |
| 7 | KJX-6D | 接線箱 | 3.5kg | IP22 | 用于集控室/機艙 |
技術參數
控制箱供電電源：
KSG-1K、KSG-2K：主電為交流242V~198V 50Hz/60Hz 備電為直流312V~19.2V
KSG-3K：主、備電均為交流242V~198V 50Hz/60Hz
輸入類型：斷開報警或閉合報警的開關信號
控制箱輸出功率：KSG-2K/3K為400W，KSG-1K為200W。
KSG-6、KSG-8：功率小于25W，聲級:105dB~120dB
KSG-6Q、KSG-8Q：功率小于5W，聲級:90dB~100dB
KVL-2聲級：105dB~120dB
輸入信號及報警音調見表
注意事項
1、警報指示器連接電纜均用CHEFP型2×2×1的通訊電纜,外屏蔽層要可靠接地。
2、接線時從控制箱連到蓍報指示器的“A、B、+、-”要一一對應,不能接錯,以免損壞設備。
3、當警報指示器至控制箱的電纜長度大于100米時,電纜的截面積應大于25平方毫米;當長度大于200米時,其截面積應大于4平方毫米。
